控制阀选型指南 阀门尺寸计算方法
时间：2019-11-22 14:36:56 作者：
控制阀是成功控制加工厂和系统中的流体流量的重要组件。控制阀包括许多不同类型的阀，包括旋转运动阀，例如球阀，蝶阀和闸阀 。它们还可以根据其功能分为流量调节或开或关。为了保证最佳的系统性能，控制阀的尺寸必须适当。
正确选择尺寸的准则是选择一个阀，该阀在最大流量下运行时应在20％至80％之间，而在最小所需流量下时应不低于20％。这使阀门可在其大部分工作范围内使用，同时保持合理但不过度的安全系数。
阀门选型通常从计算流量系数（Cv）开始。流量系数定义为在60°F下每分钟在规定的开口处流经阀门且阀两端的压降为1 psi的水的美制加仑数。流量系数用于计算通过所需流量的阀门尺寸，同时保持对过程流体的稳定控制。
液体
对于液体，流量系数的计算如下：
• Q =流量（GPM）
• S = 60°F时流体相对于水的比重（水为1°F）
• ΔP=最大流量时的压降= P 1 -P 2
• P 1 =上游压力（psi）
• P 2 =下游压力（psi）
范例：
在以下表格中找到流量系数：Q = 20 GPM，介质=水（S = 1），压降= 20 psi

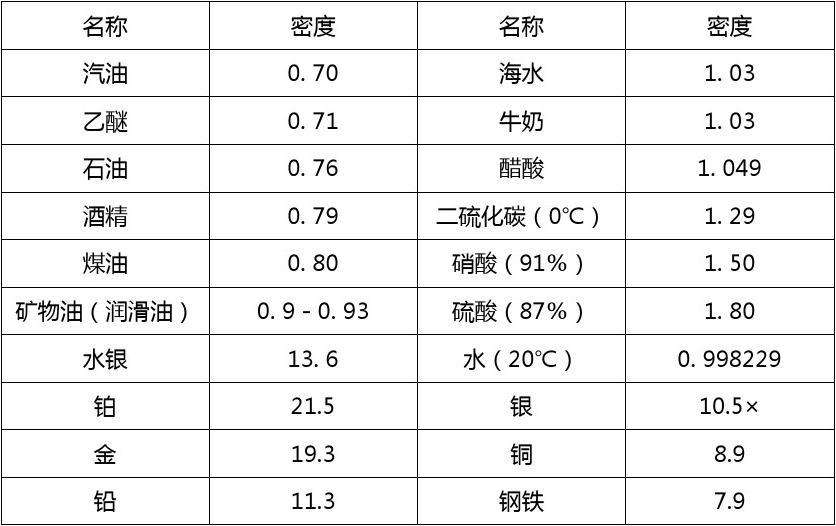

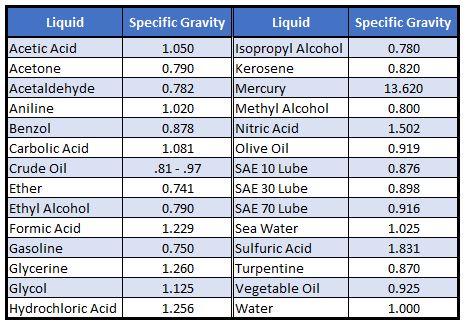

各种液体的比重
空气和天然气
流量系数取决于介质类型，并且对于蒸汽和气体而言也不同。
对于空气和气体，流量系数由两个不同的公式计算，一个公式用于临界流量，一个公式用于亚临界流量。
气体和空气是可压缩的流体，在计算流量系数之前必须检查节流条件。当下游压力（P 2）大于上游压力（P 1）的一半时，就会发生节流情况。发生这种情况时，流量达到声速，并且改变下游压力不会增加流量。
对于节流情况下的临界流量，当下游压力大于下游压力的一半（P 2 > 1 / 2 •P 1）时，适用以下公式：
当下游压力低于或等于一半的上游压力（P使用这个公式为亚临界流2 ≤ 1 / 2 •P 1）：
• Q g =空气或气体流量，在14.7 psig和60°F下，每小时标准立方英尺（SCFH）
• G = 14.7 psig和60°F时气体相对于空气的比重
• T =空气或气体温度（°F）
• ΔP=最大流量时的压降= P 1 -P 2
• P 1 =上游压力（psi）
• P 2 =下游压力（psi）

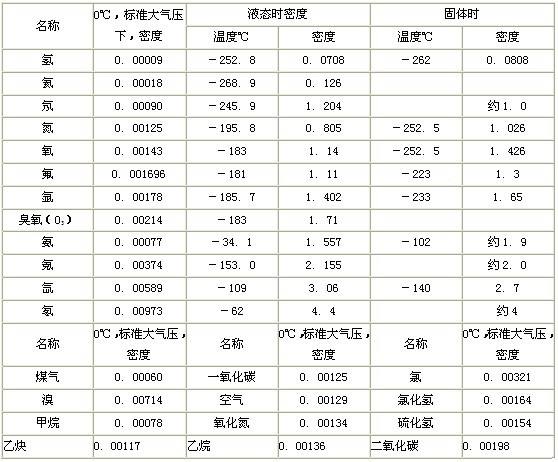

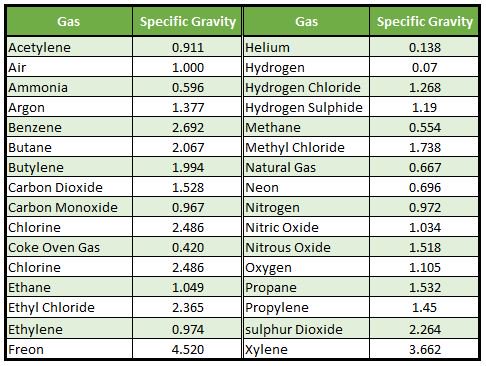

各种气体的比重：
蒸汽
蒸汽是使用以下两个公式之一计算的。
对于临界流量，当下游压力大于上游压力的一半时（P 2 > 1 / 2 •P 1）：
为亚临界流，当下游压力小于或等于一半的上游压力（P 2 ≤ 1 / 2 •P 1）：
• W =蒸汽流量，每小时磅（lb / hr）
• ΔP=最大流量时的压降= P 1 -P 2
• P 1 =上游压力（psi）
• P 2 =下游压力（psi）
